L’intérieur d’un compas tacktick

Pour ceux qui se demandent qu’est-ce qu’il y a à l’intérieur :

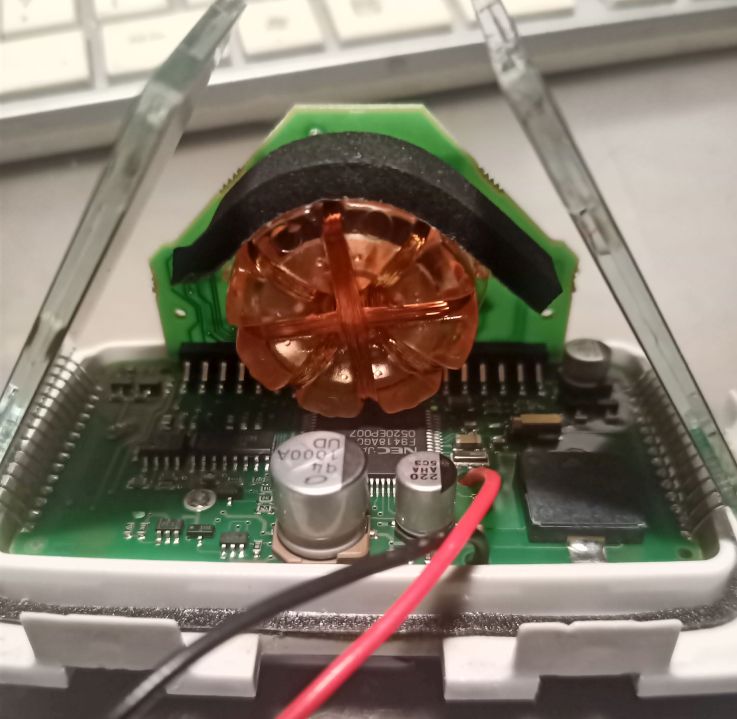

C’est la pièce rosée qui est le cœur de la bête : dedans une pièce aimantée, comme dans un compas classique, baignant dans un liquide. A plus de 30° de gîte la pièce touche et donc les valeurs deviennent fausses.

Comment est numérisée la position de la pièce magnétique ? Elle induit un courant dans les bobinages que l’on aperçoit, cette information électrique décodée et traitée par le microcontrôleur Nec situé en dessous, il commande ensuite les deux écrans. Les deux boutons que l’on manœuvre sont des leds dont la lumière est renvoyée sur un capteur optique quand le bouton est pressé, sinon la lumière de la led se disperse et le capteur n’est pas suffisamment éclairé.

Attention si vous faites le démontage : les deux griffes devant sont fragiles il y en a d’autres tout autour.

L’étanchéité est assurée par le joint gris visible. Il est à changer après démontage… Si on peut en trouver un sinon collage, et adieu pour un autre démontage car il sera définitivement déchiré.

Entre les deux écrans il y a l’accu ML2430 au lithium dioxyde de magnésium d’un voltage de 3v et de 100 mAh de capacité. Si vous avez un compas de ce type pensez à le recharger en le plaçant au soleil régulièrement car malgré une mise en sommeil du circuit, il y a une petite consommation de courant même rangé dans l’obscurité. L’accu n’aime pas être complètement déchargé.
