Insérer son n° AsproMiniJI dans la coque

Nous devons avoir le n° de notre miniji gravé dans la coque et le pont.

Pour l’instant le propriétaire précédent de mon miniJI avait fait à la perceuse de petits trous côte à côte formant le numéro. Pas très beau.

Je ne me sens pas capable de graver à la dremel des chiffres plus beaux.

Après avoir abandonné l’idée de faire une petite machine à commande numérique portable même si d’autres avaient déjà imaginé une telle application.

L’idée m’est venue de faire une empreinte des chiffres et de la noyer dans du gelcoat puis de la retirer.

J’ai d’abord penser à faire cette empreinte avec une fraiseuse à commande numérique mais bien vite en utilisant mon imprimante 3D j’ai pensé que ce serait plus facile. Dessiner du texte en relief est assez facile, il y a plein de tutoriels sur le web mais y mettre une dépouille pour faciliter le démoulage était très loin de mes capacités.

Et un jour j’ai trouvé une vidéo l’expliquant :

La partie qui résume est la méthode est vers la 11ème minute : https://youtu.be/zQdPid8rThE?t=654

C’est assez facile si on a une petite expérience de FreeCAD logiciel libre.

Il suffit de le télécharger https://www.freecadweb.org/downloads.php et d’installer l’addon curves (c’est expliqué dans la vidéo).

Dans l’atelier « Part » créer une pièce, puis passer dans l’atelier « Draft » et ouvrir le menu « Forme à partir de texte »; Défaut, indiquer le numéro du bateau, size : 12 mm et après avoir téléchargé la police de caractères que l’on veut, j’ai pris https://ttfonts.net/fr/download/60846.htm avant de valider cliquer sur « réinitialiser le point ».

Dans « Part », « extrusion », définir dans longueur , le long de : 1.5mm et valider.

Dans l’arbre de construction on a « Extrude », mettre à « true » la valeur « reversed ».

Il va falloir retourner la pièce.

Sélectionner l’outil chanfrein, et dans son menu cliquer sur « Sélectionner les faces », cliquer dans la pièce sur les faces supérieures des chiffres. La pièce va disparaître car la valeur du chanfrein est bien trop forte, revenir sur le menu et choisir une valeur la plus grande possible. Pour cette police et mon texte je suis arrivé à 0.19mm.

Ouvrir l’atelier Draft.

Cliquer sur la face du premier chiffre puis dans le menu draft, surface liée. recommencer pour chaque chiffre du côté chanfrein puis en dessous en gardant le même ordre.

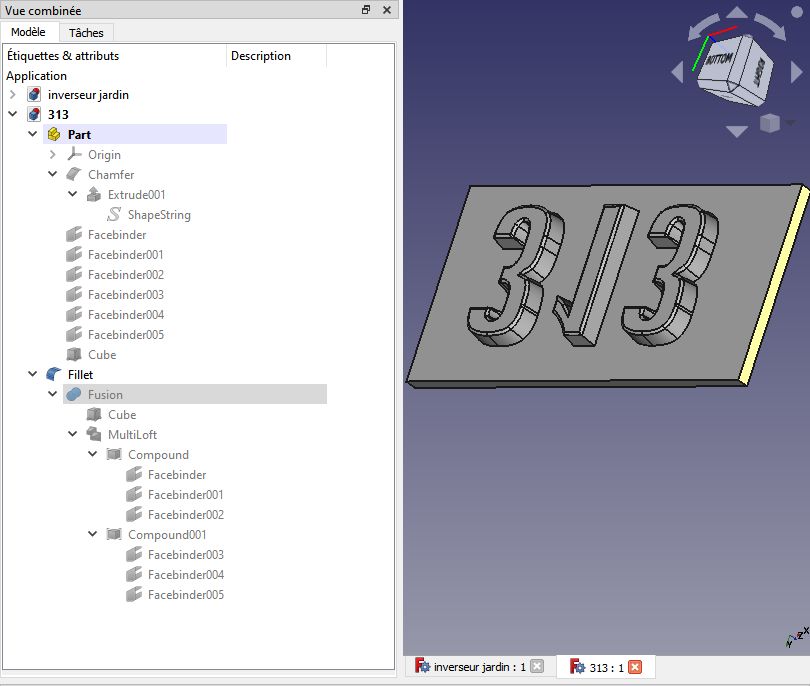

Dans l’arbre de construction on aura des « faceBinder ».

Dans Part, sélectionner les 3 du dessus et menu Part, composé, créer un composé. pareil pour le dessous.

Dans l’arbre sélectionner Chamfer et appuyer sur la barre espace pour le rendre invisible.

Passer dans l’atelier curves, sélectionner les deux compounds et menu surfaces, multiLoft.

Dans part, primitives, cube et adapter pour faire une plaque de 1mm d’épaisseur d’abord dans box puis dans placement.

Sélectionner cube et multiLoft et menu part, opération booléenne, union.

Un petit chanfrein sur les faces de dessus de l’empreinte pour la forme (0.2mm).

Ouf c’est terminé, sauvegarder la pièce puis sélectionner toute la pièce (2 clics dessus) et Fichier, Exporter, STL Mesh.

Il ne reste plus qu’à imprimer… Trouver un fablab, un copain, voire un professionnel.

Les résultats : http://asprominiji.cotec.free.fr/dxf/313.stl et http://asprominiji.cotec.free.fr/dxf/313.FCSdt

A l’emplacement choisi sur le pont, avec une fraise boule décaper le gelcoat jusqu’à pouvoir placer la pièce imprimée sans qu’elle touche, mettre du démoulant sur l’empreinte (soluble à l’eau, ou au détergent, un peu d’huile de cuisine), enduire l’empreinte de gelcoat et plaquer sur la coque en le maintenant avec de l’adhésif.

Un fois polymérisé, nettoyer le démoulant et, si on veut, remplir avec du gelcoat coloré (un peu de colorant à peinture dans le gelcoat). Poncer le tout jusqu’à finition à votre goût et c’est beau.

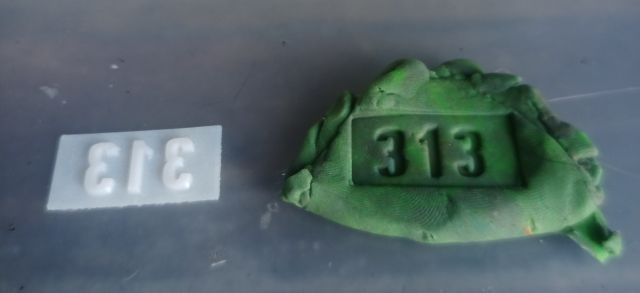

Résultat dans la pâte à modeler de mon petit-fils
